製作した物　機械用

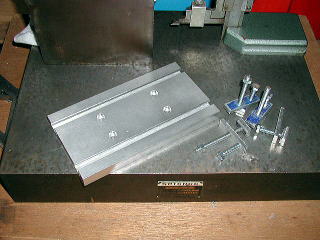

ボーリングテーブル

材質は2024で、サイズは15mm×100mm×180mmです。
有ると便利そうだと思って作ったのですが、なかなか使う機会がありません。

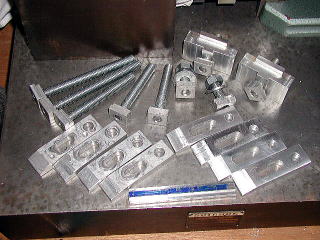

フライス用押さえ金

Tナットと押さえ金は10mmの6063で作って有ります。6063は軟らかいので、アルミ製のテーブルやワークに傷が付きにくいと思い使用しています。
ボルトは10mmのずん切りを適当な長さに切り、Tナットにねじ込む部分は8mmのねじが切って有ります。
一番下の物は、旋盤のボーリングテーブル用の物で、まだねじ切りも長さも切ってない物です。
Tナットを作る時は、長く作っておいて必要な時に、切って作るようにしています。

旋盤用の小物等

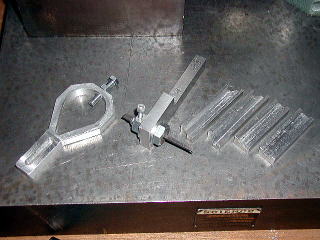

左は35mmまで使える回し金で、真中は割り出し等の時、けがくのに使っている物です。
一応センターに合わせて有りますが、高さを調節できるようにして有ります。
右の物はバイトの敷き板で8mm用と10mm用で、センターに合う様に作って有ります。
他にも、丸バイト用のホルダー等も有りますが、すべて端材から作った物です。

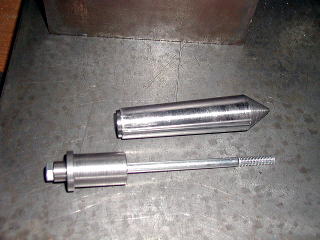

主軸センター引きねじ

主軸センターを引きねじ式にする為、センターへ6mmのねじを切って有ります。
主軸にはめる軸の部分は、SSでなぜか旋盤付属の歯車がはまるように作って有ります。

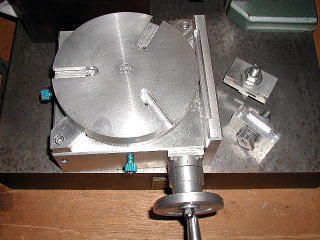

ロータリーテーブル

クルマのハブとハブベアリングを利用して作りました。
